Der HI 6850 wurde entwickelt, um die Anforderungen sowohl hoch integrierter als auch eigenständiger industrieller Wägeanwendungen zu erfüllen und dient als All-in-One-Wägecontroller mit bis zu 4 Gewichtskanälen. Mit seiner Dual-Port-Konnektivität und einem integrierten Netzwerk-Switch macht der HI6850 die Datenübertragung zu Steuerungs- und Informationsnetzwerken einfach und sicher. Wählen Sie aus den gängigsten industriellen Feldbusprotokollen für Steuerungsnetzwerke: EtherNet/IP oder Modbus TCP/IP; und profitieren Sie gleichzeitig von den Vorteilen der IIoT-Konnektivität auf Geräteebene durch einen integrierten Webserver.
Das Modell HI6850 ist für gewichtsbasierte Anwendungen ausgelegt, darunter:
- Mehrkanalige Gewichtsmessung und -steuerung
- Dynamisches Kontrollwägen
- Steuerung der Vorschubgeschwindigkeit (Gewichtsverlust)/Wechselrate (in Kürze)
- Futtermittelgewichtskontrolle (Gewichtsverlust/Gewichtszunahme) (in Kürze)
- Dosierung und Befüllung (in Kürze)
- Chargenkontrolle (demnächst)
- Bandwaagensteuerung (demnächst)
Der modulare Aufbau des Modells HI6850 ermöglicht die Konfiguration für die oben genannten Anwendungen mit den folgenden Optionskarten:
- GPIO (General Purpose Input/Out) Optionskarte (bis zu 2)
- Relais-Optionskarte mit 8 DC-Schließer-Relais
- Hochgeschwindigkeits-Wiegeeingangskarte; 24-Bit-ADC mit C2-Kompatibilität (Kalibrierung der zweiten Generation) bei 250 Aktualisierungen pro Sekunde
- Drei zusätzliche Gewichtskanäle, die mit 100 Aktualisierungen pro Sekunde arbeiten

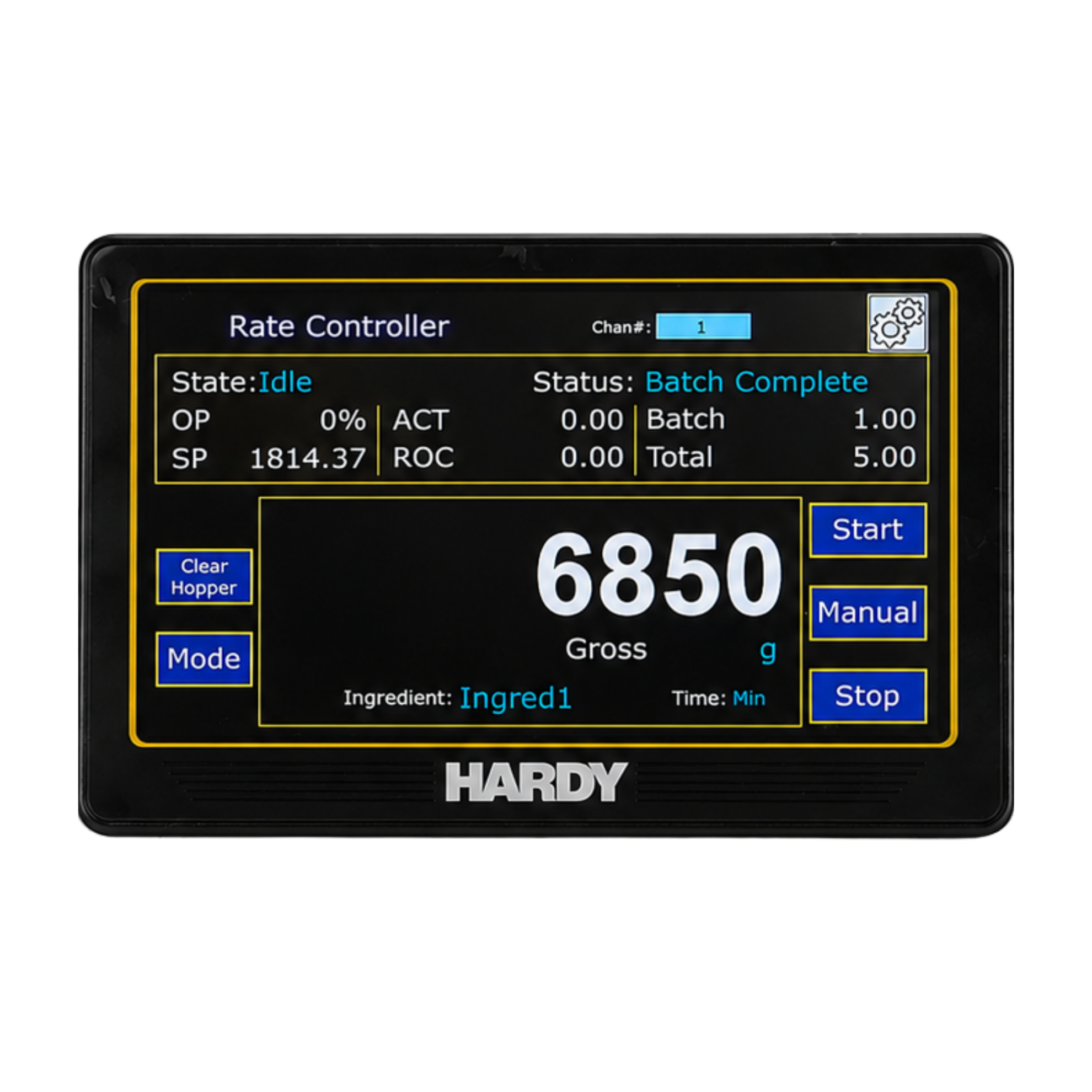

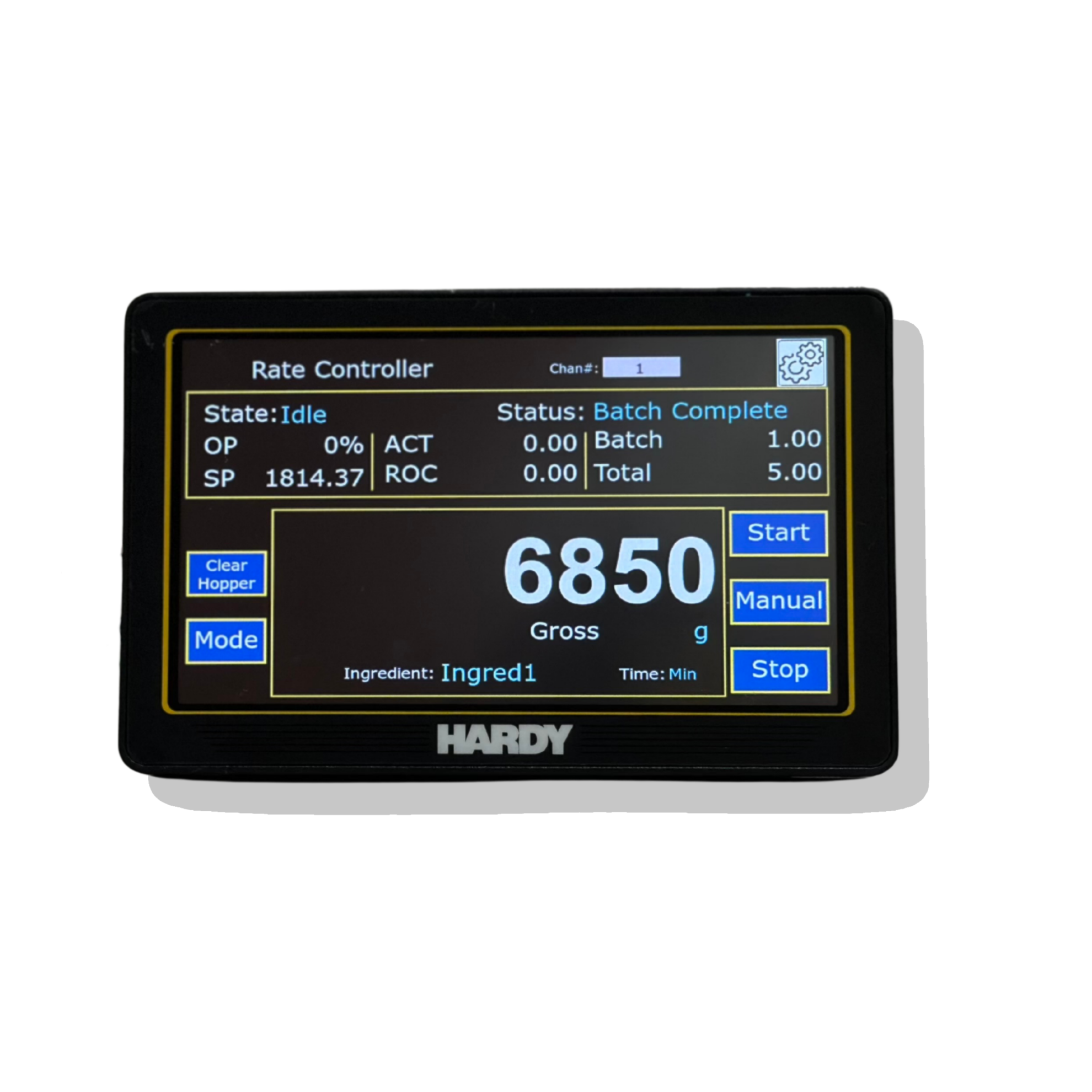

Das Modell HI 6850 kann entweder mit dem 4,3-Zoll (67 x 105 mm) Farb-TFT-Touchscreen HI6130 oder mit dem 7-Zoll (100 x 165 mm) Farb-TFT-Touchscreen HI6150 für die Bedienung, Einrichtung und benutzerfreundliche Grafik für die Anwendungssteuerung konfiguriert werden. Das größere Display auf der Vorderseite ist ideal für dynamische Kontrollwägungen, Chargensteuerung, Mengensteuerung und Bandwägungen.
ÜBERLEGENDE LEISTUNG
Mit dem Dual-Core-Prozessor und dem exklusiven WAVERSAVER+® von Hardy bietet die HI 6800 selbst in lauten Umgebungen mit starken mechanischen Vibrationen eine konstante Auflösung von 1:30:000 in oz, lb, ton, g und kg bei 250 Aktualisierungen pro Sekunde.
EINFACHE EINRICHTUNG, KALIBRIERUNG, WARTUNG UND STÖRUNGSBESEITIGUNG
Durch die Verwendung der exklusiven C2®-Kalibrierung der zweiten Generation von Hardy für die automatische Systemkalibrierung lassen sich Stunden bei der Inbetriebnahme und Routinewartung einsparen. Durch das Auslesen des elektronisch in den C2®-Wägezellensensor eingebetteten Kalibrierungszertifikats kann das Waagensystem mit einem Tastendruck kalibriert werden, wodurch zeitaufwändige und teure herkömmliche Kalibrierungsverfahren vermieden werden.
SCHNELLE WARTUNG UND FEHLERBEHEBUNG
Umfassende Diagnosen werden für den Status der Stromversorgung, des Netzwerks und der Wägefunktionen angezeigt, so dass der Benutzer Fehler schnell identifizieren und Probleme mit Hilfe der integrierten Hilfeanweisungen lösen kann. Mit dem INTEGRATED TECHNICIAN® können Sie das Wägesystem auf Sensorebene warten und Fehler beheben, indem Sie einzelne Waagenkomponenten (Wägezellen) diagnostizieren, ohne dass die Verdrahtung getrennt werden muss.
KONFIGURATIONSMÖGLICHKEITEN:
- Optional - GPIO-Karte (bis zu 2 pro Gerät)
- 4 analoge Ausgänge (4-20mA)
- 4 Eingänge (sinkend 0-24vdc)
- 2 Ausgänge (sourcend)
- 1 Analogeingang (4-20mA, 5-32vdc)
- GPRC-Karte (bis zu 2 pro Gerät)
- 8 DC-Relais (NO, 5-30 VDC, 1A)
- PROFINET-Kommunikationskarte
HI6850 Rückseite mit optionalen Eingangs-/Ausgangskarten
The Hardy Process Toolbox is a set of productivity tools that support industrial weighing functions. Each tool saves time, increases accuracy, improves efficiency, or reduces risk in process weighing applications, including WAVERSAVER® to eliminate vibration, C2® electronic calibration, and Integrated Technician® to name just a few.
The HI 4050 features the following Toolbox technologies:
C2® (or eCAL) Electronic Calibration
The Hardy C2® (or eCAL as it is known in China) core feature provides quick and easy electronic calibration of a weighing system without the need for heavy test weights.
INTEGRATED TECHNICIAN® Operator Diagnostics
Hardy's INTEGRATED TECHNICIAN (IT) core feature helps you troubleshoot your weighing system and diagnose problems from the front of the instrument or via the PLC. These tests display system weights, voltages, and pass/fail displays to help isolate a problem to the instrument, cabling, or sensors, helping to reduce maintenance costs.
WAVERSAVER® vibration eliminator
Hardy's WAVERSAVER core technology eliminates the effects that surrounding vibration has on the scale weight signal, providing only true data for fast, accurate weight reading.
WAVERSAVER+
A patent pending dynamic algorithm that improves the stability of static weight readings by 3X.
Embedded Web Server
Access your instrument from any computer browser, easing setup and making diagnostics fast and easy. Use the Embedded Web Server to set up all parameters from anywhere on the Ethernet network.
Secure Memory Module Stores Configuration Data
Hardy's Secure Memory Module (SMM) uses a standard MicroSD card to automatically back up critical weighing system data, allowing you to transfer it to another like controller in a few minutes. You can also use the card to easily back up your controller data onto a PC.
